PROGETTISTA CON SISTEMI CAD-CAM

Progettare e costruire con tecnologie CAD CAM
Il progettista con sistemi CAD CAM, chiamato anche progettista meccanico, è il tecnico che concepisce, progetta e dimensiona componentistica e sistemi meccanici. Il progettista meccanico sviluppa i progetti assegnati, dalla definizione delle caratteristiche tecnico/funzionali del prodotto, alla creazione delle relative distinte base, manualistica e documentazione, fino alla messa in produzione.

OBIETTIVI

Il corso sarà tenuto da esperti del mondo del lavoro in laboratori attrezzati con una postazione per ogni partecipante dotata di CAD (AutoDesk INVENTOR 2020); CAM (Autodesk FEATURECAM 2020); CN SELCA 4045 + CN HEIDENHAIN 530 + CN FANUC.

Il laboratorio di studio è attrezzato con 2 Macchine Utensili CNC in rete (Centro di lavoro 3 assi con controllo SELCA + Centro di tornitura con controllo FANUC) e due stampanti 3D per la produzione con tecnologia additiva PLA/ABS.

PROGETTARE il prodotto/macchina

Predisporre l’ambiente CAD-CAM
Realizzare modelli tridimensionali nel rispetto della normativa tecnica di riferimento e della sostenibilità ambientale
Produrre l’elaborato grafico bidimensionale finalizzato alla produzione
Modificare entità grafiche bidimensionali e tridimensionali

ESEGUIRE le lavorazioni (LAVORAZIONI CN e STAMPA 3D)

Impostare i parametri di lavorazione
Scegliere gli utensili e le attrezzature idonee alla lavorazione
Rispettare le normative di costruzione del prodotto
Elaborare il percorso utensile attraverso sistema CAM
Ottimizzare il percorso utensile
Realizzare il primo pezzo
Completare e aggiornare la documentazione a supporto della lavorazione

Può inserirsi in aziende manifatturiere di qualsiasi dimensioni.

CONTENUTI

Materia	ore
Orientamento in ingresso	8
Introduzione e azzeramento competenze	60
PARI OPPORTUNITA’	10
Formazione generale alla salute e sicurezza per i lavoratori	4
Formazione specifica alla salute e sicurezza per i lavoratori	12
Progettazione CAD 2D-3D	160
Progettazione meccanica	80
Programmazione CN	60
Produzione CAD-CAM	100
Organizzazione aziendale	58
competenze trasversali	24
Preparazione allo stage	8
Stage aziendale	400
Esame finale	16

Al termine del corso è prevista una prova finale (ESAME DI SPECIALIZZAZIONE REGIONALE) della durata di 16 ore.

DESTINATARI

Diploma di scuola secondaria di secondo grado in ambito tecnico-industriale.
Il corso è rivolto principalmente a coloro che abbiano già conoscenze di disegno tecnico di tipo meccanico, di Tecnologia meccanica di base, di informatica di base e della lingua Inglese a livello elementare. In caso di tipologie di diplomi diverse da quelle di tipo tecnico-industriale o di qualifica professionale nel settore, si potrà essere ammessi al corso dimostrando di conoscere: 1) Il Disegno tecnico,2) La Tecnologia dei materiali e delle lavorazioni; 3) Uso del PC

Rientrano le categorie di lavoratori disoccupati e inoccupati come definite ai sensi del D.Lgs 181/2000.

Non sono pertanto da considerarsi coloro che sono classificati come “non forze lavoro” (casalinghe, studenti, ritirati dal lavoro, di non aver svolto alcuna attività lavorativa, né di aver cercato lavoro nel periodo di riferimento; oppure di averlo cercato ma non con le modalità già definite per le persone in cerca di occupazione. Le non forze di lavoro comprendono, inoltre, gli inabili e i militari di leva o in servizio civile sostitutivo e la popolazione in età fino a 15 anni).

PREREQUISITI

Diploma di scuola secondaria di secondo grado in ambito tecnico-industriale.
Si può accedere al corso con Qualifica/Diploma diversa, con comprovata esperienza lavorativa nell’ambito e/o con obbligo scolastico assolto purché vengano superate le prove selettive di ingresso.

MODALITÀ’:

questionario di circa 20 domande (1 ora) per la valutazione di:
- Il Disegno tecnico
- La Tecnologia dei materiali e delle lavorazioni
- Uso del PC
VALUTAZIONE: il risultato conseguito sarà classificato su due livelli:
– adeguato all’accesso al corso (risultato maggiore uguale a 60/100 del valore della prova),
– non adeguato all’accesso al corso (risultato inferiore a 60/100).

STRUMENTI E MODALITÀ

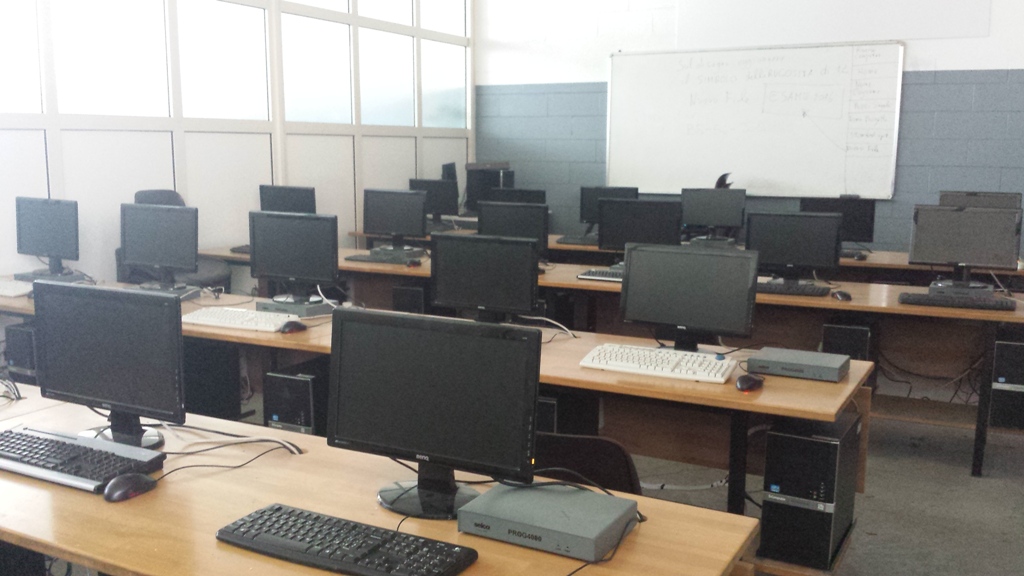

Il corso sarà svolto interamente in un laboratorio attrezzato dotato di 22 postazioni di lavoro (PC con CAD – CAM – e postazioni di programmazione CN).

Tecnologia CAD 3D: 22 postazioni Autodesk Inventor 2020 per modellazione 3D parametrica per creazione parti, montaggio assiemi e simulazioni dinamiche;

Tecnologia CAD 2D: 22 postazioni Autodesk AutoCAD 2020

Tecnologia CAM: 22 postazioni Autodesk FeatureCAM 2020

L’aula è dotata di postazioni individuali di programmazione CN con i seguenti applicativi:

SELCA 4045 (16 POSTAZIONI INDIVIDUALI)
HEIDENHAIN 530 (20 POSTAZIONI + TASTIERA DI PROGRAMMAZIONE BORDO MACCHINA)
FANUC NC GUIDE ACADEMIC PACKAGE (16 postazioni individuali)
SIEMENS CNC SINUMERIK 808D (20 POSTAZIONI)

Il laboratorio di programmazione è adiacente alle macchine operatrici, connesse in rete per il trasferimento dei programmi e la conduzione delle lavorazioni su vari materiali (Resine – Acciaio – Alluminio – …)

Fresatrice 3 assi con magazzino a 13 utensili automatico

superficie di lavoro 1300×450
Capacità di lavoro della tavola (x=600mm, y=380mm, z=450mm)
Testa mandrino con motore CC (velocità 50-4000 giri/min)
Potenza mandrino 13,5 Kw
unità di governo SELCA 4045

Centro di lavoro TORNIO CN

Diametro max tornibile (45 barra, 220 su griffe)
Potenza mandrino 15Kw
Torretta a 12 posizioni
Mandrino a cartuccia autolubrificato
Contropunta oleodinamica
Scaricatore automatico
Evacuatore dei trucioli a piastre incernierate
Controllo FANUC 21 i-T

Aula di informatica industriale con 16 PC dotati di emulatore SELCA Prog. 4000.

Stampante 3D PLA (mono estrusore) MARK ONE “ONE”

Dimensione: 75x73x72 cm
Volume di stampa: 200x200x300 mm
Peso: 90 kg
Estrusore singolo: MAX 300°
Display: 7”

Stampante 3D ABS/PLA a camera calda (3 estrusori) 3ntr “A4v4″

Volume di stampa (max): 300x171x200 mm
Ugelli: 3
Temperatura (max) ugelli / camera: 450°C / 90°C
Precisione meccanica XY: 0,011 mm
Spessore dello strato (min / max): 0,1 / 0,6 mm
Dimensioni e peso: 528(L)x515(P)x615(H) mm
Peso: 43 Kg

DURATA: 1000 ore di cui 400 di stage in azienda del settore.

La frequenza al corso è obbligatoria. La gestione dello stage in azienda è svolta in collaborazione con le aziende convenzionate con ENGIM Piemonte (attualmente sono oltre 300 le aziende del settore che collaborano con ENGIM dislocate su tutto il territorio della città metropolitana di Torino) e sarà seguito da un tutor aziendale e un tutor ENGIM.

E’ consentito un numero di ore di assenza, a qualsiasi titolo, pari al 33% del totale delle ore previste. Gli allievi che supereranno tale limite non potranno essere ammessi alla sessione di esame finale.

La partecipazione al corso è totalmente gratuita (salvo le spese di segreteria).

COSTI

Corso finanziato dal Fondo Sociale Europeo, Repubblica Italiana, Regione Piemonte

BANDO MERCATO DEL LAVORO – Determinazione Dirigenziale n.676 del 16 novembre 2020 è stato approvato l’elenco delle attività formative finanziate e le istruzioni ai Responsabili Esterni riguardanti la normativa vigente in materia di dati personali.

Sede del Corso	02 – PINEROLO – ENGIM Piemonte SL Murialdo
